RTTS-555/6H新発売
鉛フリー化に伴い、リフロー炉の高温化に対応すべく、高耐熱型を発売しました。
従来機より、厚さが3mm大きくなりました。
受信機を小型化。

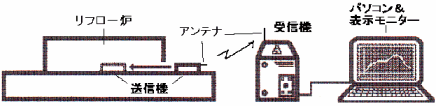

RTTS-555は、リフロー炉をはじめ、高温炉内の温度プロファイルをリアルタイムで
カラー表示できるプロファイルアナライザーです。測定開始と同時にデータ送信機から
無線でデータを送信し、受信機が受信したデータで温度プロファイルを描き始め、一定
時間がすぎますと終了します。その間、温度変化をパソコン画面でモニタリングでき、
また温度データはパソコンに全て取り込まれているので、データの再生、プリントアウト
が自由自在にできます。

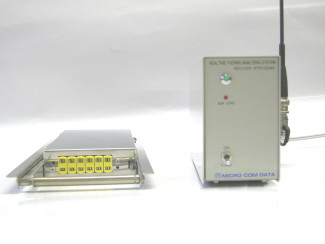

送信機:RTS-555/6H 受信機:RTR-555AC
・パソコン画面と対面しながら対話形式で操作できるので、取り扱いが簡単。
・計測チャンネルは、6チャンネル
・測定中の耐熱ケース内の温度、電池電圧を常時表示。
・無線式なのでリアルタイムで温度プロファイルを描き出し表示。
・採取したデータは全てファイルネームで管理できるので、過去のデータを呼び
出し、画面表示が即できる。
・呼び出した画面の指定部分を拡大し、プロファイルの詳細観察、分析できる。
・表示されている画面をそのままカラーでプリントアウトできる。
・温度プロファイルに対応した数値表をプリントアウトできる。
・測定データは、CSVファイル形式でも作成され、エクセル等のソフトで確認することが出来ます。
※ディップ(フロー)槽と兼用で使用したい場合は、お問い合わせ下さい。
両仕様の物もあります。
データ送信機 | RTS-555/6 | RTS-555/6H |

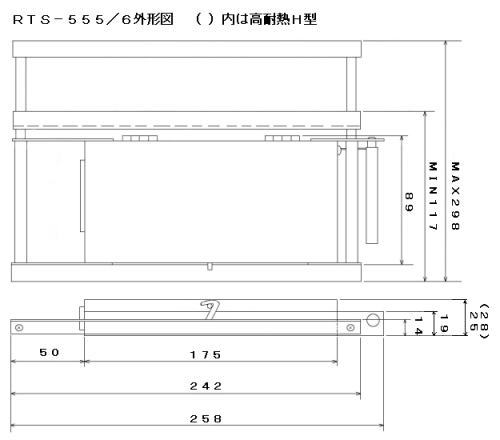

外形寸法・重量 | 89(W)×258(L)×25(H)mm 約750g |
89(W)×258(L)×28(H)mm 約800g |
測定チャンネル数 | 6チャンネル | |
センサー | K型熱電対(クロメル・アルメル)/テフロン被覆 | |
測定温度範囲 | 0~300℃ | |
測定精度 | ±1.6℃(熱電対を除く) | |
A/D変換器 | 10ビット | |
サンプリング周期 | 100msec | |
送信出力 | FM微弱電波 | |
キャリア幅調整範囲 | 最小幅117(W)、最大幅298(W) オプションにて最大510(W)まで可 |
|
電源用電池 | ニッケル水素電池単4×3本 3.6V使用 市販電池でも可 | |
電池の充電 | 付属の充電器にて行う | |
データ送信のON-OFF | ONは、コネクタ側レバーを本体に押し当てる。OFFは、フタを開けて押しボタンを押す。又は約12分後に自動的に切れる。炉から出た場合は、速やかにフタを開け、内部温度を下げること。 | 外部スイッチによるON-OFF。又は約12分後に自動的に切れる。炉から出た場合は、速やかにフタを開け、内部温度を下げること。 |
データ受信機 | RTR-555AC |
外形寸法・重量 | 62(W)×107(H)×184(D)mm、約1.2Kg |
電 源 | AC100V 50/60Hz 0.5A |
データ出力コネクタ | D-Sub 9ピン オス-9ピン オス。9600Bpsでデータの出力を行う。 |
USB変換ケーブル | RS-232CをUSB変換して接続するケーブル |
Model : RTTS-555/6 ・ RTTS-555/6H | |
データ送信機 RTS-555/6 or RTS-555/6H | 1台 |
データ受信機 RTR-555AC | 1台 |
コネクタ付き熱電対(テフロン被覆・K型 L=50cm) | 6本 |
データ送信機用電池 ニッケル水素単4型(1.2V) | 3本 |
受信アンテナ 1/4波長 ロッドアンテナ | 1本 |
アンテナ固定用マグネット基台 ケーブル2.5m付 | 1基 |
アジャスタブルキャリア(工場出荷時に取り付けてある) | 1組 |
アプリケーションソフト温度計測 Ver.5 or Ver.4シリーズ | FD or CD1枚 |
RS-232Cケーブル ストレート型 1.8m | 1本 |
RS-232C-USB変換ケーブル | 1本 |
耐熱接着テープ | 1巻 |
充電器 | 1台 |
関連製品 | |
リピータユニット RU-555 | |
携帯型受信機 RTR-555P | |
送信機用冷却ユニット FC-502F | |
充電ユニット |
※Windows 95/98用、Windows2000/Xp用があります。
登録日付 | ドキュメント名 | ページ数 | ファイルサイズ | ダウンロード表示 |
2007.10.1 | カタログ | 1 page | 382KB |
※旧カタログに掲載されております、MODEL:RTS-555/5 SILM型送信機は、耐熱性を確保出来ないため、
製造販売を中止しております。
PDFファイルの閲覧にはAcrobat Readerが必要です。ダウンロードしてご覧下さい。
※Microsoft® Windows は、米国Microsoft Corporationの米国およびその他の国における登録商標です。
