薄膜3.0μmコートで0402チップの超狭小パターン印刷をクリアーするSTCメタルです。
スーパーテフロンコートは最先端の実装をクリアーする超複合メタルマスクです!!

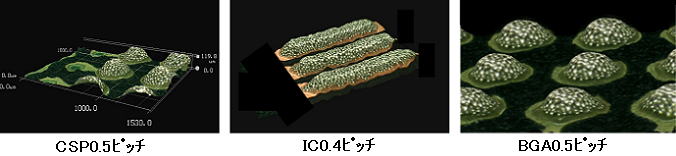

◎0402チップや0.3mmピッチICなど、これまで困難とされた高密度パターンを確実に印刷します。
(裏・壁面に0.3μの水溶性テフロンコートしたことで狭小ランドの印刷を実現します。)
◎プリント基板表面に印刷されたシルクの高さがハンダ転写性に大きく影響しますが、STCメタルは、
最適なハンダ体積と面積量を連続して確保します。
(裏・壁面のテフロンコートによりシルクとの隙間から濡れ広がりを抑えて適量塗布の印刷が出来ます。)
◎クリームハンダ印刷で最も重要な半田転写率を98%〜100%を確保します。
(裏・壁面のテフロンコートによる効果でハンダ粒子の目詰まりを起こす事なく100%転写させます。)
◎クリームハンダ印刷を開始する1枚目から安定した形状が得られます。
(室温が10℃以下でもテスト印刷を行わずに量産へ移行出来ます。)
◎クリーニング工程を大幅にして印刷工程を安定させます。
(クリーニングを短縮する事で印刷不良を低減させながらペーパー・溶剤などコスト削減に直結します。)
豊富なバリエーションで最適な印刷条件を作ります。
30μ、50μ、60μ、80μ、100μ、100μ、120μ、130μ、140μ、150μ、160μ、170μ、180μ、190μ、
200μ、250μ、300μ
スーパーテフロンコートは(レーザー)(アディティブ)(エッチング)メタルにもコーティング処理出来ます。
高密度実装技術は0402チップを搭載する領域に入りました。SMT生産は、これまで以上に困難を極め、
メタルマスクに求められる高精度・高付加価値は最高位に到達しています。
スーパーテフロンコートメタル(STC)はクリームハンダ印刷に求められる高度な条件をクリアーし、且つ
0402印刷に必要なハンダ適量化を実現しました。面積・体積比の100%転写に最も近い次世代を担う
メタルマスクとして評価されました。開口部壁面と裏面にテフロンの皮膜を3μコーティングする製法は
樹脂とメタルの超複合マスクとして注目されています。

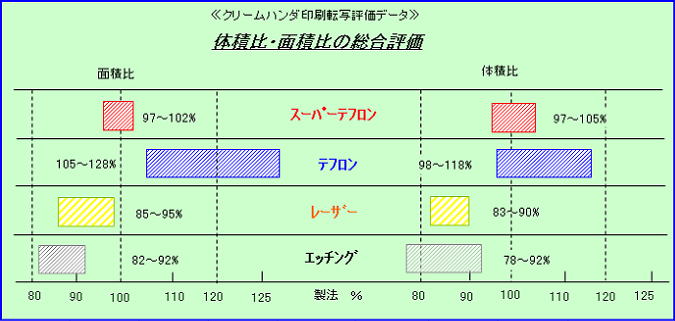

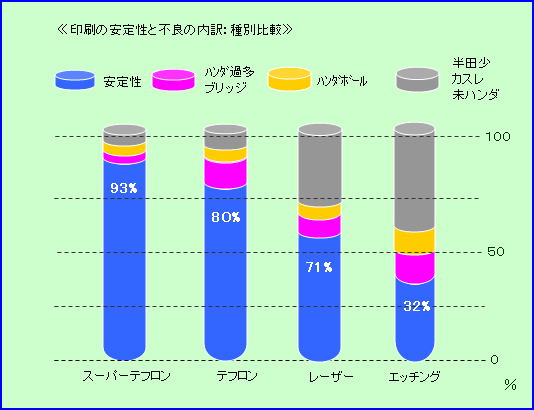

☆☆量産使用からのフィードバックデータ
登録日付 | ドキュメント名 | ページ数 | ファイルサイズ | ダウンロード表示 |
2008.3.31 | カタログ | 2 page | 344KB |
PDFファイルの閲覧にはAcrobat Readerが必要です。ダウンロードしてご覧下さい。
