メタルマスク用ガーバーデータのパターンチェックとパッド測定が出来るExcel対応の簡易ソフトです。

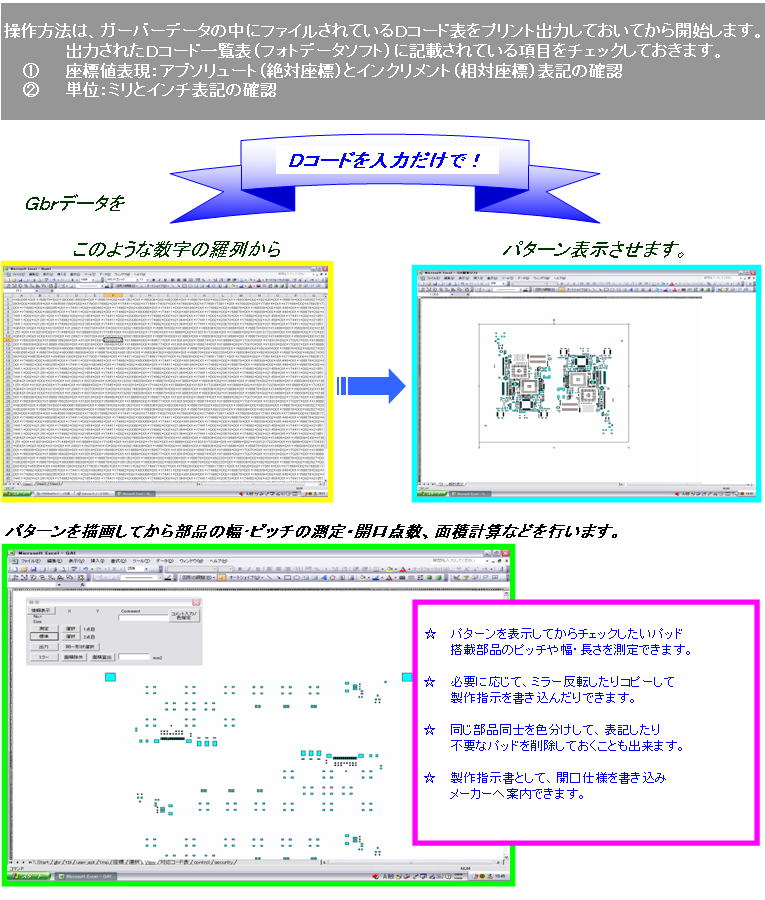

メタルマスク用ガーバーデータを解析し、ダイレクトにExcelデータに変換し描画するものです。
ガーバーデータ解析後は、開口寸法の表示やピッチの測定などが行えます。

MicroSoft Excel2000以降がインストールされた日本語環境Windows PC。

・本ソフトウェアは、メタルマスクガーバーデータを解析し、簡易的に表示測定するソフトウェアです。

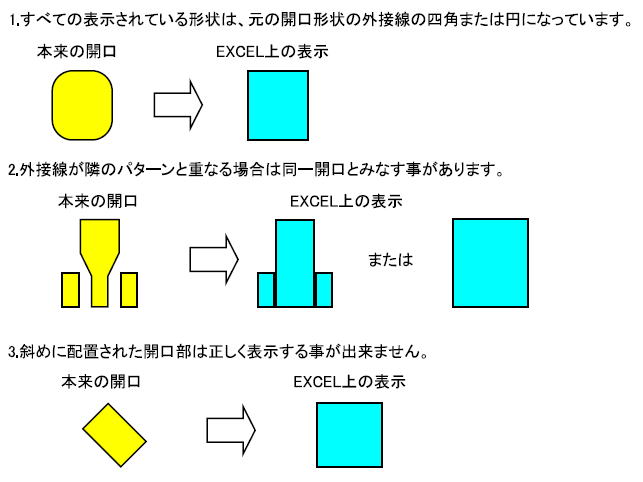

　Excel上で動作させるため、以下の開口形状を省略して表示しています。

※四角と円で表示されます。

・本ソフトウェアは、Excel上で動作しています。したがって65536行を超えるガーバーデータを
　読み込むことは出来ません。

・EBCDICの文字コードには対応していません。EBCDICコードはASCII形式に変換して下さい。

・ほとんどのガーバーフォーマットに対応していますが、特殊なものに対しては読み込みが
　出来ない場合があります。

※お客様のガーバーデータが読み込めるかをチェックするソフトがあります。
　ご希望の方は、ご連絡下さい。

※本ソフトウェアは、USBメモリ上で動作します。面倒なインストール等が必要ありません。
　

←サンプル解析データ（エクセルファイル）

※サンプルデータでは開口寸法の表示やピッチの測定などは行えません。

登録日付	ドキュメント名	ページ数	ファイルサイズ	ダウンロード表示
2008.3.27	カタログ	2 page	202KB

PDFファイルの閲覧にはAcrobat Readerが必要です。ダウンロードしてご覧下さい。
