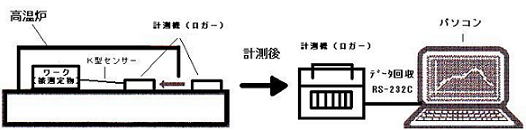

・ワークに取り付けられた熱電対と一緒に耐熱ロガーが高温炉内を移動し、温度を測定します。従って、
熱電対は、炉外まで長く延ばす必要はなく、取扱いが簡単です。
・連続コンベアー炉、またはバッチ炉等、戸仕切りのある炉でも使用出来ます。
・測定した温度データは、ロガー内部メモリーに保存されます。
・測定が終わり、炉外に出たロガーはパソコンに接続し、温度プロファイルをパソコン画面に表示します。
また専用に開発されたソフトにより、各種の分析が出来る優れた機能を持っています。
・高耐熱用の大型機では、外部断熱ケースとロガーユニットを分離して持ち運びが出来る機種もあります。
・電波が炉外受信機に届く場合は、無線を使ったリアルタイムでパソコン画面に温度プロファイルを表示
する機種もあります。
・測定温度範囲０～５００℃、測定時間６～１８０分（機種により異なります。）
・測定データは、CSVファイル形式でも作成され、エクセル等のソフトで確認することが出来ます。

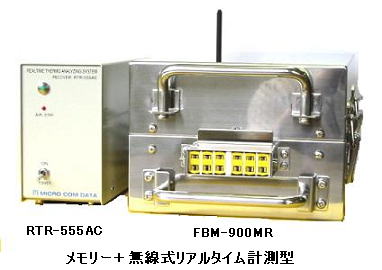

・メモリー方式と無線式リアルタイム方式の両方式の測定が出来る、タイプも新発売。
※無線式は、出入り口が開いている炉、または電波が外の受信機まで届く炉でないと使用出来ません。
※出張測定も行います。
※レンタルもあります。
・乾燥炉、硬化炉、塗装工程、焼鈍、焼成、滅菌、食品関係等の炉内温度管理。

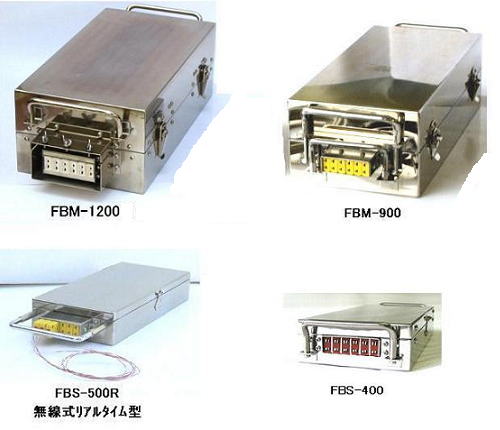

| 型 式 | 耐 熱 時 間 （分） | 外形寸法 | 重量 | |||||
| 150℃ | 200℃ | 250℃ | 300℃ | 400℃ | 500℃ | |||
| FBS-400 | 35 | 25 | 15 | 10 | - | － | 260L×110W×42H | 約1.7kg |
| FBS-500 | 40 | 30 | 18 | 12 | - | - | 270L×120W×53H | 約2.0kg |
| FBM-900 | 65 | 50 | 40 | 30 | 15 | － | 320L×155W×110H | 約4.5kg |
| FBM-1200 | 120 | 80 | 60 | 50 | 30 | 20 | 340L×180W×120H | 約5.5kg |
| ・測定チャンネル | ６チャンネル | 全機種 |
| ・測定温度範囲 | FBS-400 | ０～３００℃ |
| FBS-500 | ０～３００℃ | |
| FBM-900 | ０～４００℃ | |
| FBM-1200 | ０～５００℃ | |
| ・A/D変換器 | 10Bit | 全機種 |
・サンプリングタイム
| 180分型 （長時間） |
30分以下 | 60分以下 | 120分以下 | 180分以下 |
| 1秒 | 2秒 | 4秒 | 6秒 | |
| 120分型 （中時間） |
30分以下 | 60分以下 | 90分以下 | 120分以下 |
| 1秒 | 2秒 | 3秒 | 4秒 | |
| 15分型 （短時間） |
6分以下 | 9分以下 | 12分以下 | 15分以下 |
| 0.2秒 | 0.3秒 | 0.4秒 | 0.5秒 |
・ロガー内部耐熱温度 ７５℃以下 全機種
・電 源 ニッケル水素電池 単４型or単３型×３本
| 標準構成 | |
| 耐熱ロガー ケース寸法は耐熱仕様により各種あり | １台 |
| ｱﾌﾟﾘｹｰｼｮﾝｿﾌﾄ Windows98/2000/Xp用 CD-ROM or FD | １枚 |
| RS-232Cｹｰﾌﾞﾙ D-Sub9pinﾒｽ－D-Sub9pinﾒｽ 1.8mｽﾄﾚｰﾄ型 | １本 |
| RS-232C－USB変換ケーブル 市販品 | １本 |
| ニッケル水素電池 単４型or単３型 | ３本 |
| 充電器 市販品 | １台 |
| オプション | |
| データ受信機 ＲＴＲ－５５５アンテナ付き | |
| 専用アルミケース | |
| Ｋ型耐熱コネクタ（オス） 各種 | |
| Ｋ型コネクタ付きセンサー 各種 | |

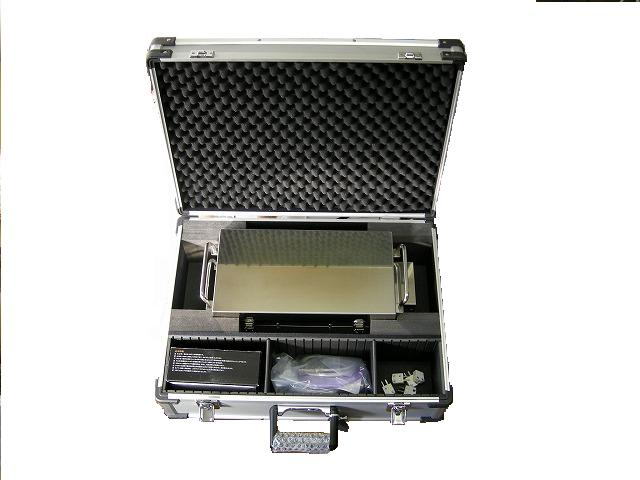

専用アルミケース
オプションにて、専用アルミケースも作成いたします。
保管及び、持ち運びの場合に便利です。
| ・メモリー型温度計測システム | Ver.1.50（無線式タイプあり） |
| ・適応O.S | Window98/2000/Xp |
| ・計測最高温度の選択 | 100、150、200、250、300、400、500℃ |
| ・計測時間の選択 | 長時間 ３０分、６０分、１２０分、１８０分 |
| 中時間 ３０分、６０分、９０分、１２０分 | |
| 短時間 ６分、９分、１２分、１５分 | |
| ・温度プロファイルの表示 | 全チャンネル表示、各チャンネル毎の表示が出来る。 |
| ・温度、時間の分析表示 | 画面上にて２本の温度表示線を任意に設定出来る。 |
| その間の温度を表示する。画面上にて２本の時間軸を | |
| 任意に設定出来る。その間の時間を表示する。 | |
| ・データ数値表 | サンプリング毎の数値を表にして表示 |
| ・分析機能 | あり |
| ・ＣＳＶファイル | あり。測定したデータをエクセルで確認出来ます。 |
←温度計測ソフトのサンプル画面はこちら
| 登録日付 | ドキュメント名 | ページ数 | ファイルサイズ | ダウンロード表示 |
| 2008.1.15 | カタログ | 4 page | 607KB |  |
PDFﾌｧｲﾙの閲覧にはAcrobat Readerが必要です。ダウンロードしてご覧下さい。
