ＭＯＤＥＬ：ＲＴＴＳ－７７７／６
ディップ槽の温度プロファイル
送信機：RTS-777/6 受信機：RTR-555AC
ＲＴＴＳ－７７７は、専用ソフトを使い温度プロファイルをリアルタイムでカラー表示できる
プロファイルアナライザーです。
測定開始と同時にデータ送信機から無線でデータを送信し、受信機が受信したデータで温度
プロファイルを描き始め、一定時間がすぎますと終了します。
その間、温度変化をパソコン画面でモニタリングでき、また温度データはパソコンに全て取り
込まれているので、データの再生、プリントアウトが自由自在にできます。
受信機を小型化しました。
◎無線式リアルタイム計測でパソコン画面に表示。
◎計測チャンネルは、６チャンネル
◎サンプリングタイム０．０５秒で鉛フリーディップ（フロー）槽の速い温度変化に正確に対応。
◎採取したデータは全てファイルネームで管理できるので、過去のデータを呼び出し、画面表示ができる。
◎呼び出した画面の指定部分を拡大し、プロファイルの詳細観察、分析できる。
◎計測ソフトは温度傾斜／経過時間／自動判定等、色々な分析、管理が出来る。
◎表示されている画面をそのままカラーでプリントアウトできる。
◎温度プロファイルに対応した数値表をプリントアウトできる。
◎測定データは、CSVファイル形式でも作成され、エクセル等のソフトで確認することが出来ます。

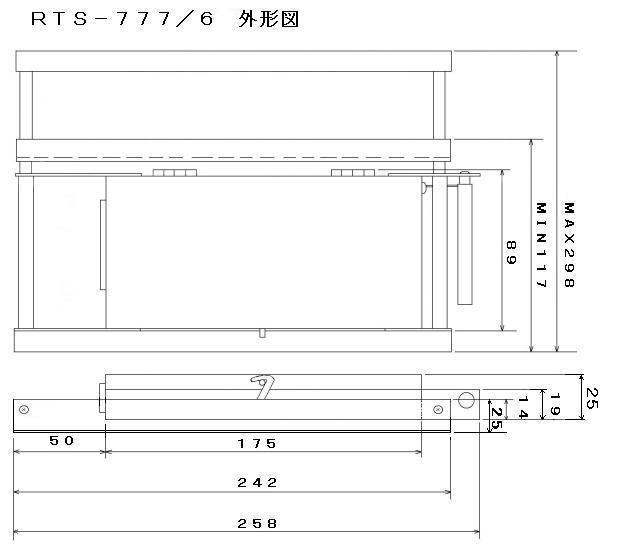

| データ送信機 | RTS-777/6 | |
| 外形寸法・重量 | 89(W)×258(L)×25(H)mm・約800g | |
| 測定チャンネル数 | ６チャンネル | |
| センサー | Ｋ型熱電対（ｸﾛﾒﾙ･ｱﾙﾒﾙ）／ガラス被覆 | |
| 測定温度範囲 | ０～３００℃ | |
| 測定精度 | ±１．６℃（熱電対を除く） | |
| Ａ／Ｄ変換器 | １０ビット | |
| ｻﾝﾌﾟﾘﾝｸﾞ周期 | ディップ（フロー）槽計測５０ｍｓｅｃ | |
| 送信出力 | ＦＭ微弱電波 | |
| キャリア幅調整範囲 | 最小幅117(W)、最大幅298(W) ｵﾌﾟｼｮﾝにて最大510(W)まで可 |
|
| 電源用電池 | ニッケル水素電池単４×３本 ３．６Ｖ使用 市販電池でも可 | |
| 電池の充電 | 付属の充電器にて行う。 | |
| データ送信のON-OFF | 外部ｽｲｯﾁによるON-OFF。又は約12分後に自動的に切れる。炉から出た場合は、速やかにﾌﾀを開け、内部温度を下げること。 | |

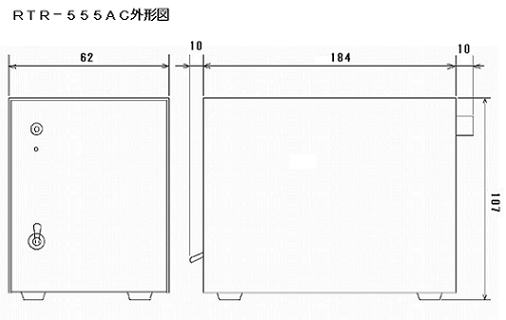

| データ受信機 | RTR-555AC |
| 外形寸法・重量 | ６２（Ｗ）×１０７（Ｈ）×１８４（Ｄ）ｍｍ、約１．２Ｋｇ |
| 電 源 | ＡＣ１００Ｖ ５０／６０Ｈｚ ０．５Ａ |
| データ出力コネクタ | D-Sub 9ピン オス－9ピン オス。9600Bpsでデータの出力を行う。 |
| USB変換ケーブル | RS-232CをUSBに変換して接続するケーブル。 |
| Ｍｏｄｅｌ ： ＲＴＴＳ－７７７／６ | |
| データ送信機 RTS-777/6 | １台 |
| データ受信機 RTR-555AC | １台 |
| コネクタ付き熱電対（ガラス被覆・Ｋ型 Ｌ＝５０ｃｍ） | ６本 |
| データ送信機用電池 ニッケル水素単４型（１．２Ｖ） | ３本 |
| 受信アンテナ １／４波長 ロッドアンテナ | １本 |
| アンテナ固定用マグネット基台 ケーブル２．５ｍ付 | １基 |
| キャリア拡張ロッド（工場出荷時に取り付けてある） | ２本 |
| ディップ槽用キャリアプレート | ２本 |
| アプリケーションソフト、ディップ槽用 | CD or FD１枚 |
| ＲＳ－２３２Ｃケーブル ストレート型 １．８ｍ | １本 |
| RS-232C－USB変換ケーブル | １本 |
| 充電器 | １台 |
| 耐熱接着テープ | １巻 |
ディップ槽温度計測Ver.1 |
|
|---|---|
※Windows 2000/Xp用です。
| 登録日付 | ドキュメント名 | ページ数 | ファイルサイズ | ダウンロード表示 |
| 2008.4.7 | カタログ | 1 page | 283KB |  |
